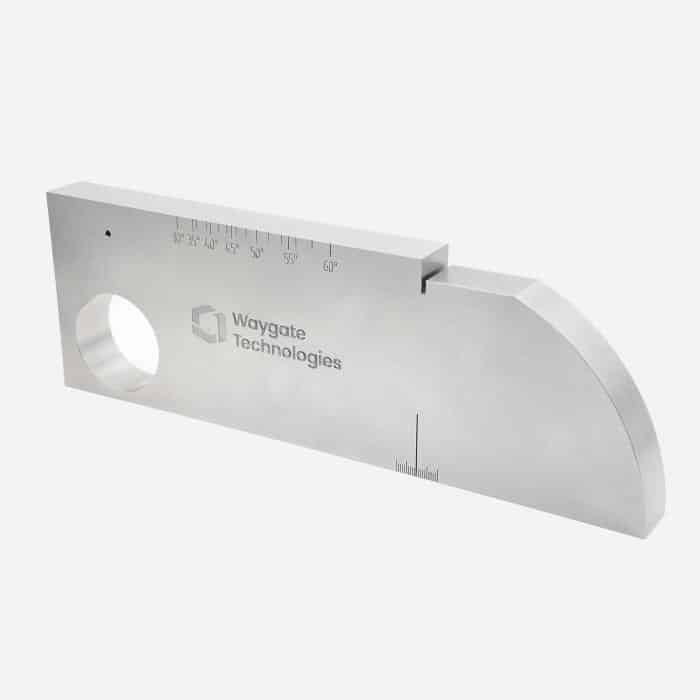

El Bloque K1 es un bloque de calibración estándar utilizado en pruebas de ultrasonido (UT) para la inspección de soldaduras y componentes metálicos. Se emplea para la calibración de equipos ultrasónicos, especialmente en la verificación de ángulos de incidencia y la sensibilidad del sistema de inspección.

Comparar

Cotizar

17 & 18 SEP

Para toda la comunidad que realiza

Ensayos No Destructivos

Registrate aquí

Descripción

Características Principales

Material
- Generalmente fabricado en acero al carbono, aunque puede haber variantes en otros materiales según la aplicación.
- Similar en propiedades a los materiales utilizados en estructuras y soldaduras industriales.
- Velocidad del sonido en acero al carbono: ≈ 5,900 m/s.
Dimensiones y Diseño
- Forma rectangular con escalones y ranuras para facilitar la calibración.
- Contiene orificios y superficies inclinadas diseñadas para verificar el ángulo y la precisión de las ondas ultrasónicas.
- Incluye marcas y referencias para la alineación de palpadores de ángulo.
Usos Principales
- Calibración de palpadores angulares utilizados en inspección de soldaduras.
- Verificación de la sensibilidad y resolución del equipo ultrasónico.
- Comprobación del ángulo de refracción de los transductores de ondas angulares.
- Detección y dimensionamiento de defectos en inspecciones industriales.
Cumplimiento Normativo
- Normalmente cumple con estándares de inspección ultrasónica como:
  - ISO 2400 (Bloques de referencia para calibración UT).
  - AWS D1.1 (Inspección de soldaduras).
  - ASME Sección V (Pruebas no destructivas).
